1、应用

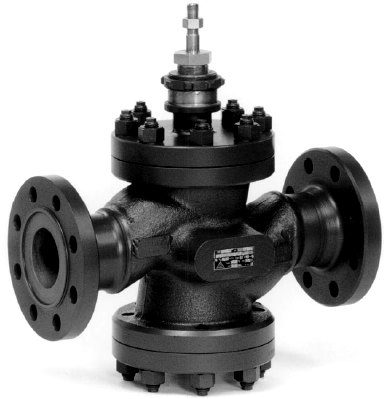

RV501系列电/气动调节阀适用于工业过程
的各种液体,气体及蒸汽的控制。该系列调节阀
符合DIN和ANSI标准的要求,是RV200系列调节阀
的延续,广泛应用于化工、石化、电力、冶金、
制药、轻工等领域。
RV501系列特别适用于电力行业的:
汽机旁路调节阀
锅炉给水调节阀
加热器疏水调节阀
除氧器调节阀
抽汽系统调节阀
公称通径DN15-250 1/2″-10″
压力等级PN16 ~400 ANSI Class150-2500
温度范围-200℃-550℃
Kvs 0.1-250m3/h
2、特点
RV500系列调节阀有V-Port、多孔式、压力平衡式、多级减压式等
形式的阀芯,能满足各种工况的要求。RV500系列调节阀阀芯采用
锻打后再加工的工艺,提高了阀芯材质的密实度增强阀芯的抗冲刷能力。
1.压力平衡式-------压力平衡式阀芯应用于压差较大的场合,阀芯采
用多孔压力平衡式的设计消除了介质压差给阀芯的不平衡力,从而降低
了调节阀执行机构所需的输出力。
2.多级减压式------独特的多级减压技术使减压效果更明显、突
出。每级减压最大可达4.0~5.0MPa,最多可达4级.
3、技术参数
系列:RV501
阀门类型:控制阀、单座、直通、压力平衡塞
公称通径:DN15-150
公称压力:PN16-160
阀体材质DIN/ANSI:铸钢1.0619(GP240GH) / 合金钢1.7357
焊接材料:1.0425(P 265 GH) / (G 17CrMo5-5)1.7335(13CrMo4-5)
阀座/芯材质:17 021.6(1.4006)+stellit6 / 17 123.6(1.4078)硬质合金
工作温度:-20-400℃ / -20-550℃
介质:蒸汽或其它无杂质液体
法兰连接:从PN16-160 EN 1092-1(2/2003)标准 凸/凹/平面法兰
焊接端:13 1075
阀芯类型:一至三级减压
流量特性:线形、等百分比
泄漏等级:III级EN 1349(5/2001)标准<0.01%kvs 金属-金属密封 更高要求可达VI级(订货时需说明)
填料:石墨填料
