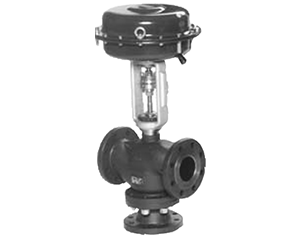

RV200系列三通调节阀
发布时间：2020-02-24 02:43:03浏览次数：2382
1、应用
RV 2X4系列阀门属于具有分流或合流功能的三通阀，该系列阀门在暖通，电厂，化工等领域应用广泛，RV 200
系列阀门用于控制不含摩擦颗粒的液体、气体和蒸汽如：水，蒸汽。为了确保阀门调节性能的可靠性，制造商
建议在阀前管道安装过滤器或其他方式以确保过程介质不含摩擦颗粒或脏物。
详细介绍：1、应用
RV 2X4系列阀门属于具有分流或合流功能的三通阀，该系列阀门在暖通，电厂，化工等领域应用广泛，RV 200
系列阀门用于控制不含摩擦颗粒的液体、气体和蒸汽如：水，蒸汽。为了确保阀门调节性能的可靠性，制造商
建议在阀前管道安装过滤器或其他方式以确保过程介质不含摩擦颗粒或脏物。
2、技术参数
系列：RV224 / RV234
阀门类型：三通、单座、控制阀、可换向
公称尺寸：DN15-300
公称压力：PN16,40
阀体材质：铸钢 / 不锈钢
DIN:1.0619.7357 / 1.4581
ANSI:A216 WCBA217 WC6 A351 CF8M
阀座材质：不锈钢 不锈钢
DIN:1.4027 1.4571
ANSI:410 316Ti
阀芯材质：不锈钢 / 不锈钢
DIN:1.4027 / 1.4571
ANSI:410 / 316Ti
工作温度：－20到500℃ / -20G到400℃
连接法兰：EN1092-1(4/2002)标准
法兰形式：凸面法兰或凹面法兰，同EN 1092-1(4/2002)
阀芯种类：V型,具有特定断面形状的
流量特性：线性，等百分比（直通时）
Kvs值：1.6－1000m3/h
泄漏等级：金属－金属密封：Class IV / 金属－PTFE密封：ClassV
防爆型泄漏等级：泄漏等级ClassVI
可调比：50:1
密封：O型圈 EPDM TMAX=140℃PTFE TMAX=260℃扩展式石墨，波纹管密封TMAX＝550℃
